Specyfikacje funkcjonalne
Nr modelu:HD111
Wersje:3C2V
Wygląd:Formowanie wtryskowe
Typ złącza:TV9,5 M DO M (90 stopni)
Złącze:Niklowanie
Dyrygent:CCS/CU (opcjonalnie)
Miernik:0,5 mm
Izolacja:HD-PE
Zastawianie:Oplot AL+ ML+ (potrójne ekranowanie)
Średnica zewnętrzna:5,5/6,5 mm (opcjonalnie)
Kurtka:PCV
Kolor:Biały (opcjonalnie)
Długość:Opcjonalnie od 3 stóp do 100 stóp (1 m-30 m).
Używać:Kamera/antena CATV/CCTV
Wprowadzenie produktu

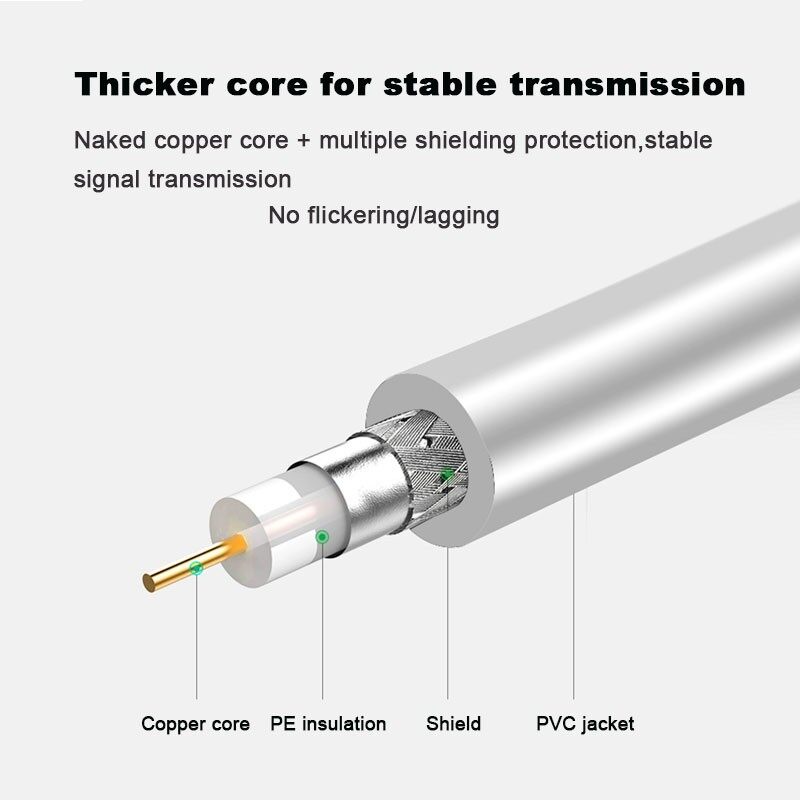

Kabel koncentryczny 3C2V HD111 o wysokim ekranowaniu
Kable-o wysokiej wydajności zaprojektowane specjalnie do zastosowań w telewizji kablowej (CATV), monitoringu bezpieczeństwa i transmisji sygnału antenowego. Posiada potrójną strukturę ekranującą (folia aluminiowa + siatka z oplotu metalowego + drut ze stopu aluminium-magnezu), skutecznie izolująca zakłócenia elektromagnetyczne (EMI) i zapewniająca stabilną i nieuszkodzoną transmisję sygnału na duże odległości. Przewodnik stalowy pokryty miedzią-(CCS/CU) o grubości 0,5 mm łączy w sobie przewodność elektryczną i wytrzymałość mechaniczną, a warstwa izolacyjna HD-PE zapewnia doskonałe właściwości dielektryczne, dzięki czemu nadaje się do stosowania w warunkach klimatycznych o wysokiej-temperaturze i wysokiej-wilgotności w Azji Południowo-Wschodniej i Ameryce Południowej
Cechy produktu
Kabel koncentryczny HD111 3C2V ma 3-warstwowe ekranowanie i 2-warstwową strukturę izolacyjną, zaprojektowaną specjalnie do zastosowań w środowiskach o wysokich zakłóceniach.
Przewodnik: 0,5 mm CCS/CU (rdzeń stalowy-pokryty miedzią) łączy w sobie przewodność elektryczną i wytrzymałość na rozciąganie, odpowiedni do okablowania-na duże odległości
Potrójna warstwa ekranująca: folia aluminiowa (AL) + taśma mylarowa (ML) + cynowana-siatka z plecionki miedzianej (plecionka), skuteczność ekranowania > 120 dB, całkowicie blokująca zakłócenia elektromagnetyczne (EMI)
Powłoka: zewnętrzna powłoka z PVC-o dużej gęstości, odporna na promienie ultrafioletowe oraz korozję kwasową i zasadową, odpowiednia do montażu na zewnątrz

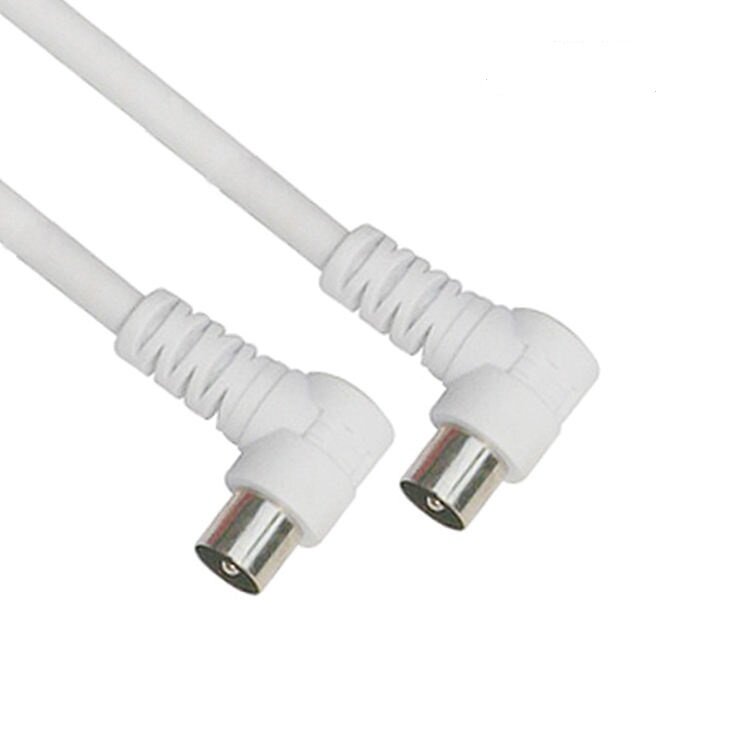

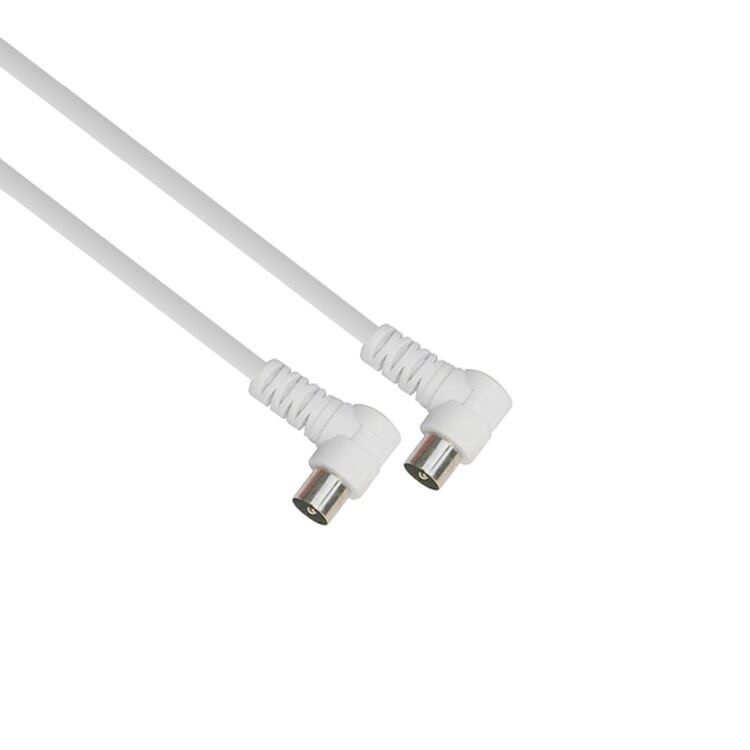

Złącze: kolanko TV9.5 90, męskie-do-męskiego (formowane wtryskowo w jednym kawałku), wodoodporne i zapobiegające-upadkowi, oszczędzające miejsce w rogach sprzętu
Podstawowe scenariusze zastosowań
1. System monitorowania bezpieczeństwa
Potrójne ekranowanie skutecznie tłumi przesłuchy elektromagnetyczne pomiędzy wieloma urządzeniami w centrum monitorowania, zapobiegając powstawaniu płatków śniegu i drgań obrazu
Biała osłona PCV jest zintegrowana ze ścianą budynku, a złącze pod kątem 90 stopni pozwala zaoszczędzić miejsce z tyłu kamery
2. Sieć telewizji kablowej (CATV
Jest zgodny ze standardem pasma 3C2V (5-1000 MHz) i obsługuje bezstratną transmisję sygnałów wysokiej rozdzielczości/4K
Rozciągliwa warstwa drutu aluminiowo-magnezowego{{0}zapobiega pękaniu przewodu podczas instalacji
3. Antena dachowa/odbiornik satelitarny
Warstwa izolacyjna HD-PE jest-odporna na wilgoć i-korozję, dzięki czemu wytrzymuje tropikalne ulewy
Opcjonalna wersja o średnicy zewnętrznej 6,5 mm zwiększa ochronę mechaniczną
Cztery. Usługi niestandardowe zapewniają elastyczne rozwiązania dla zróżnicowanych potrzeb regionalnych:
Dostosowanie rozmiaru: Obsługuje cięcie na dowolną długość od 1 m do 30 m, aby uniknąć marnotrawstwa

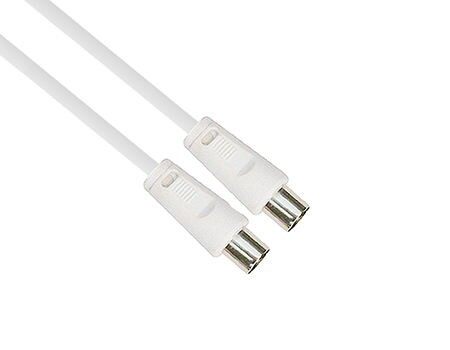

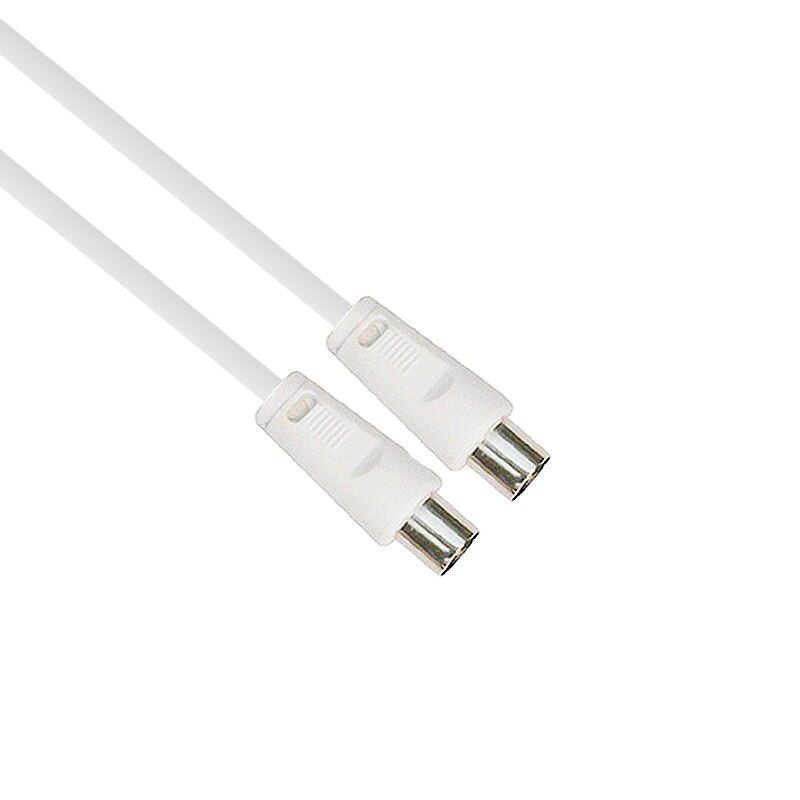

Konfiguracja przegubów: wymienna prosta główka/kolano TV9,5 lub kompatybilna z interfejsami typu F-/N-
Ulepszenie średnicy zewnętrznej: wersja pogrubiona o 6,5 mm, odpowiednia do zastosowań podziemnych/przemysłowych (wersja standardowa 5,5 mm)
Schemat kolorów: Oprócz standardowych białych osłon, można dostosować osłony w kolorze czarno-szarym, aby spełnić wymagania techniczne
Często zadawane pytania (FAQ)
P1: Co sprawia, że kabel koncentryczny 3C2V jest lepszy od zwykłego kabla koncentrycznego RG6?
Odpowiedź: 3C2V odnosi się do 3-warstwowej izolacji + 2-(podczas gdy typowy RG6 ma tylko 2 warstwy ekranu), która zwiększa zdolność przeciwzakłóceniową o 60% i jest szczególnie odpowiednia do okablowania obok maszynowni.
P2: Czy przewód o średnicy 0,5 mm wpływa na transmisję?
Odpowiedź: Przewodność rdzenia CCS (stal platerowana-miedzią) w odległości mniejszej lub równej 30 m jest porównywalna z przewodnością czystej miedzi, ale jego wytrzymałość na rozciąganie jest zwiększona trzykrotnie, co czyni go bardziej odpowiednim do stosowania na zewnątrz nad głową.
P3: Czy kolano 90 stopni obniży jakość sygnału?
Odpowiedź: Proces formowania wtryskowego-jednoczęściowego zapewnia stałą impedancję interfejsu wynoszącą 75 Ω, przy zmierzonym współczynniku fali stojącej mniejszym niż 1,2 i braku odbicia sygnału.
